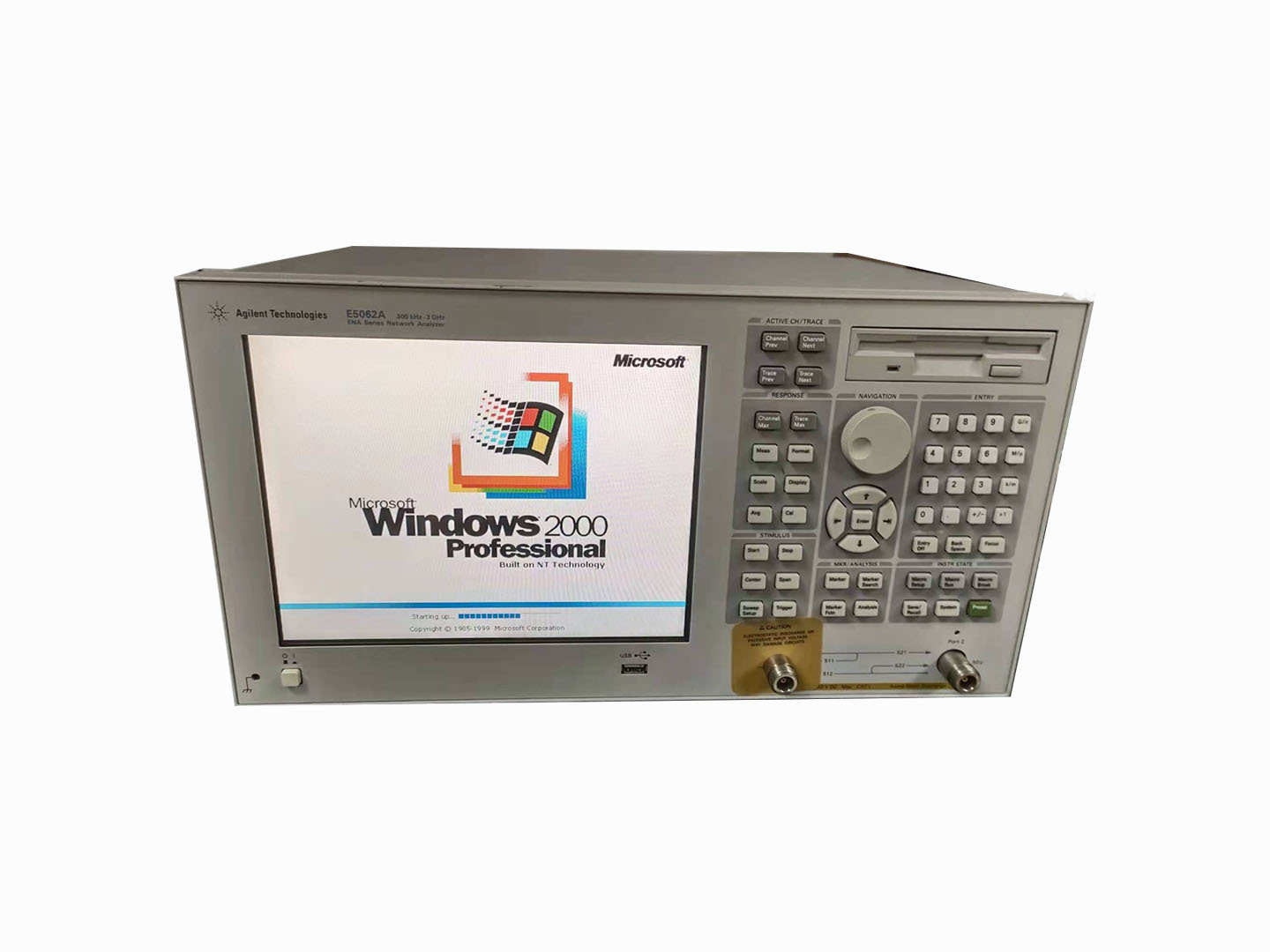

E5062A网络分析仪操作方法

E5062A网络分析仪操作方法,E5062A操作说明

1.开机预热3-5分钟.

2.基本设置

A.按Center硬键设置中心频率.

B.按Spa硬键  设置工作带宽.

C.按Marker硬键1.....4软键.设置频点.

D.按Display硬键→按Allocate、Channels软键可把仪表分成不同的频段进行测试.如果选择X1,则仪表一个频段.按Num of、Traces软键.选择1、2、3、

3.则可把这个频段分成2.3.或4长轨迹,即是2、3、4、个信道;按Allocate、Channels软键,可把屏幕分成几个所需要的窗口,一般设置两个窗口,按Channel、Pre硬键,是将完全独立的频段进行切换;按Trace、Prev是将不同的信道进行切换;按Channel、Max硬键,是将所选中的频段进行放大;按Trace、Max硬键,是将所选中的信道进行放大.

    3.1.按Sweep、Setup硬键→Points软键选择401扫描点;按Power软键选择+10dBM输出功率(这是调SP.BP.MS等各种无源器件设置的)当测试有源器件时,仪表输出功率一定只能设置为-20dBM,以免烧坏仪表.

   3.2按AVG硬键→IF、Bandwidth软键选择30KHZ.

   4.3按Cal硬键→Calkit、85032B/E软键→85032B/E（这要看校准件是什么样的CALKIT，如有的是85032F）
E5062A网络分析仪操作方法,E5062A操作说明 ,不明白的联系13048999929.
